Roof Truss System NT
Prasy C, magnetyczne stoliki i elastyczne zawieszenia do produkcji wiązarów
Technologia wiązarów NT firmy Randek opiera się na trzech elementach: głowicach prasujących typu „C”, przestawnych stolikach mocowanych do stalowej podłogi magnesami stałymi oraz wybranym rozwiązaniu zawieszenia głowicy. Wiązar układany jest na stolikach ustawionych w jego węzłach, a prasa C zawieszona nad szablonem przesuwana jest ręcznie lub napędem od węzła do węzła i wprasowuje płytki kolczaste. Ograniczniki i dociski utrzymują element w zadanym kształcie przed prasowaniem, dzięki czemu system pozwala produkować wiązary praktycznie dowolnego typu.
- Głowice prasujące typu „C” o sile od 23 do 50 ton
- Przestawne stoliki z magnesami stałymi w podstawie — szybka zmiana szablonu wiązara
- Wiele wariantów zawieszenia: ramię ścienne, ramię na kolumnie, suwnica, lekka suwnica oraz suwnica z belką i przeciwwagą
- Przesuw prasy ręczny lub z napędem silnikowym
- Ograniczniki i dociski utrzymujące geometrię wiązara przed prasowaniem
- Elastyczny system umożliwiający produkcję wszelkich typów wiązarów
- Dobór głowicy i zawieszenia dopasowany do warunków hali oraz stosowanych łączników
Materiały producenta dostępne są w języku angielskim. Polską specyfikację i wycenę przygotujemy na zapytanie.
System w działaniu
Stanowisko i szablon wiązara
Wiązar składany jest na stalowej podłodze, na stolikach rozstawionych dokładnie w węzłach konstrukcji. Magnesy stałe w podstawach utrzymują stoliki w pozycji, a ich przestawienie pozwala szybko przygotować szablon pod kolejny kształt wiązara.

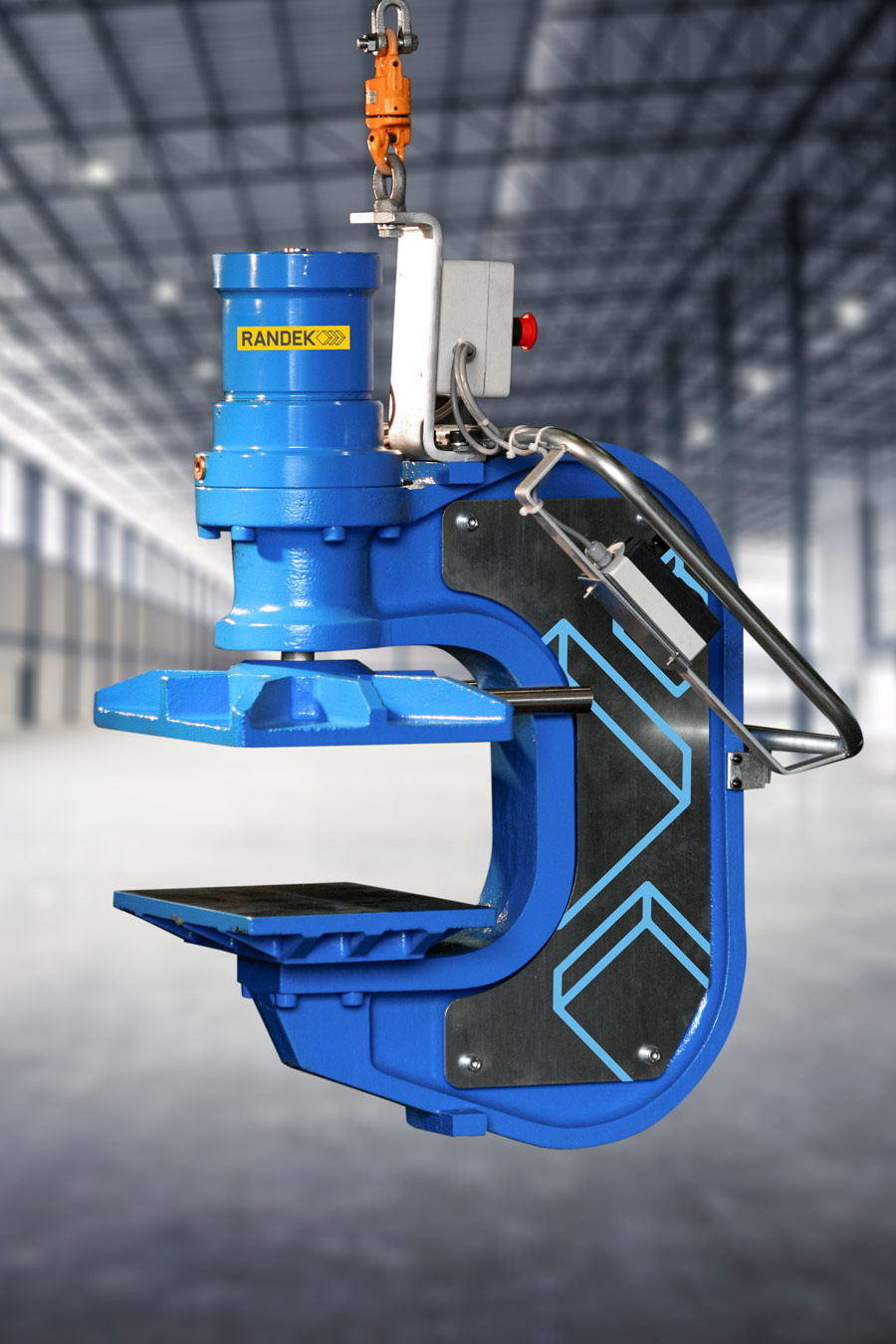

Głowica prasująca typu C
Prasa C o sile od 23 do 50 ton zaprasowuje płytki kolczaste w węzłach wiązara. Zawieszona nad szablonem głowica przesuwana jest ręcznie lub napędem od stolika do stolika. Dobór wielkości głowicy zależy od stosowanych łączników i przekrojów drewna.

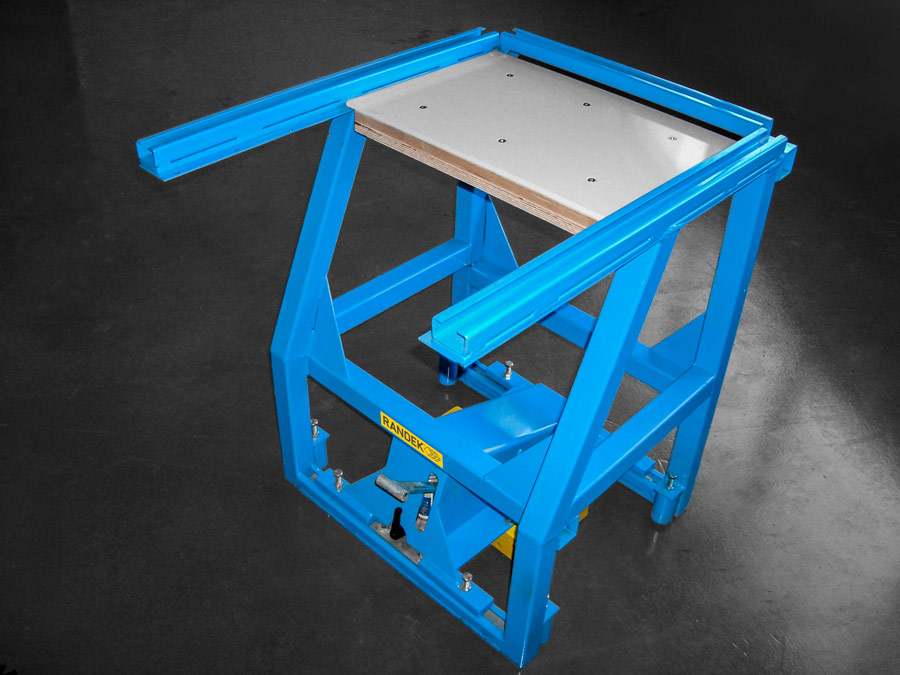

Stoliki magnetyczne i osprzęt pozycjonujący
Stoliki wyposażone są w prowadnice oraz elementy ustalające. Wraz z ogranicznikami i dociskami utrzymują drewno w prawidłowym położeniu do momentu wprasowania płytek, co przekłada się na powtarzalną geometrię gotowego wiązara.
Warianty zawieszenia głowicy
Do dyspozycji jest kilka rozwiązań zawieszenia: ramię mocowane do ściany, ramię na kolumnie, suwnica, lekka suwnica oraz suwnica z belką i przeciwwagą. Optymalny wybór zależy od warunków zakładu — wysokości i konstrukcji hali oraz organizacji pracy.
