Lap Laser

Kontrola kształtu konturu

Optyczny pomiar konturu i wykrywanie wad powierzchni wyrobów długich — CONTOUR CHECK SHAPE

CONTOUR CHECK SHAPE to pionierski system pomiarowy, który optycznie kontroluje kontur profili stalowych i wykrywa wady ich powierzchni. Sprawdził się w walcowaniu na gorąco wyrobów długich i w wielu zakładach stanowi dziś stały element procesu. System bada profile na gorąco i na zimno, odtwarzając ich powierzchnię w trzech wymiarach, i rejestruje zarówno błędy wymiarowe wynikające z wad walcowania, jak i uszkodzenia powierzchni: szwy walcownicze od nadlewek kalibrowych, rowki, pęknięcia ogniowe czy ślady walcowania.

Zapytaj o ofertę

Broszura CONTOUR CHECKEN Dane techniczne CC SHAPEEN

Materiały producenta dostępne są w języku angielskim. Polską specyfikację i wycenę przygotujemy na zapytanie.

Sercem rozwiązania są zoptymalizowane czujniki przekroju światła laserowego, budowane przez LAP z wykorzystaniem własnej techniki laserowej i zaawansowanych kamer przemysłowych. Cztery kamery nieprzerwanie obserwują przekrój poprzeczny, a mierzony obiekt jest skanowany wzdłużnie z częstotliwością do 2000 Hz — szybki zapis obrazu rejestruje linię lasera już w chwili, gdy często jeszcze żarząca się stal wchodzi w pole pomiarowe. Niezależnie od kształtu profilu — okrągłego, kwadratowego czy innego — system wspiera proces produkcyjny i wiarygodnie zmniejsza ilość odpadów. Dodatkowo umożliwia precyzyjny pomiar prętów zbrojeniowych wraz z dokładnym wyliczeniem konturu rdzenia, wysokości żebra oraz masy na metr.

Najważniejsze parametry

360°

przechwytywanie profilu

kamery

500 mm

maksymalny zakres pomiarowy

2000 Hz

tempo pomiaru

Najważniejsze cechy CONTOUR CHECK SHAPE

Kontrola jakości

Zakład opuszczają wyłącznie materiały spełniające ustalone wymagania jakościowe. Dzięki temu zachowujesz pełną kontrolę nad procesem i podnosisz jego wydajność.

Rozpoznawanie wad tocznych

System samodzielnie wykrywa i klasyfikuje błędy walcowania, dzięki czemu operator może na bieżąco optymalnie regulować pracę walców.

Wykrywanie wad powierzchniowych

Ocena jakości powierzchni umożliwia klasyfikację stopnia uszkodzeń, wskazanie konkretnych skupisk defektów oraz — jeśli to konieczne — korektę materiału.

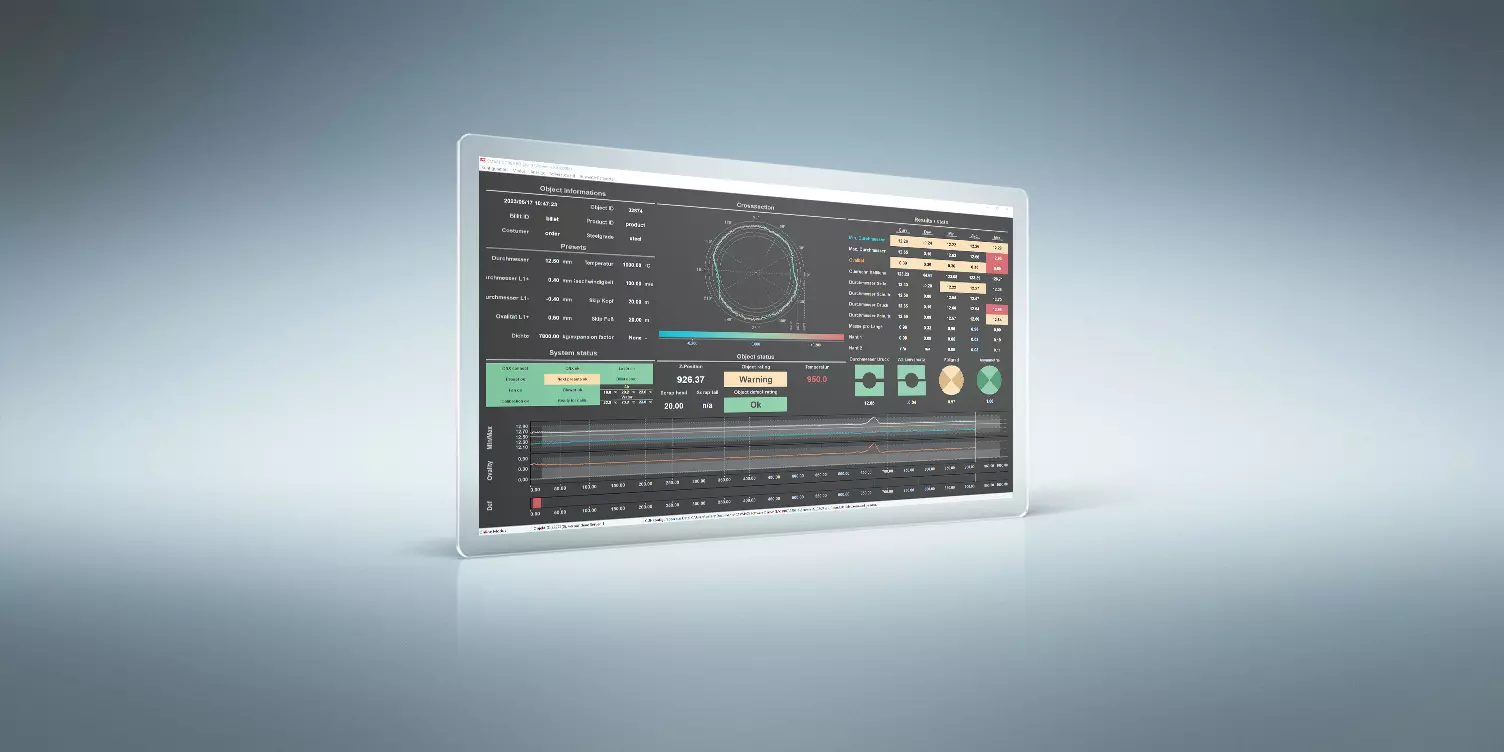

Oprogramowanie SMART CORE PRO

SMART CORE PRO udostępnia unikalną funkcję wirtualnego obracania wirującego i wibrującego profilu okrągłego, aby ustawić go w osi walcarki — pozwala to mierzyć rzeczywistą wadę walcowania bezpośrednio. Interfejs użytkownika można dodatkowo skonfigurować pod indywidualne potrzeby zakładu.
