SMART CORE PRO
Oprogramowanie pomiarowe dla systemów CONTOUR CHECK SHAPE
SMART CORE PRO przygotowuje dane geometryczne z systemów CONTOUR CHECK SHAPE w formie gotowej do użycia: operator widzi je od razu na linii, a zakład może je przekazać dalej do struktur danych środowiska produkcyjnego w duchu Przemysłu 4.0. Zamiast surowych liczb otrzymujesz uporządkowaną informację o profilu, którą da się wykorzystać w bieżącej kontroli walcowania i w analizach jakościowych.
Materiały producenta dostępne są w języku angielskim. Polską specyfikację i wycenę przygotujemy na zapytanie.
Najważniejsze parametry
7
Kształty profili możliwe do oceny
4
Ramy pomiarowe równolegle
14
Elementy wyświetlacza
< 450
Parametry oceny
Zobacz cały obraz

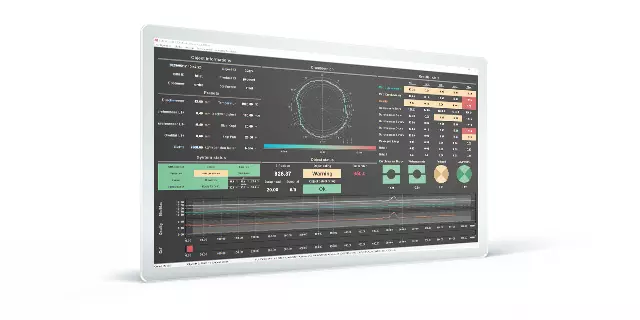

SMART CORE PRO zbiera wszystkie dane geometryczne istotne dla procesu walcowania i pokazuje je w czytelnym, na bieżąco aktualizowanym widoku. Oprogramowanie obsługuje walcowanie:
- wyrobów okrągłych — drutu, prętów i rur
- prętów zbrojeniowych
- profili płaskich (prostokątnych) i kwadratowych
- profili sześciokątnych i ośmiokątnych
Wyniki pomiaru można pokazać tak, jak jest to wygodne dla danego stanowiska: kontur jako wykres kołowy, wykresy liniowe, przebieg procesu z mapą defektów albo wizualizację trójwymiarową. Uprawnieni użytkownicy układają maski ekranu w kilku kliknięciach — walcownia dostaje profile w formie wykresów, a kontrola jakości pełny zestaw danych do analizy statystycznej.
Przeanalizuj odchylenia formy
Na stanowiskach dwu- i trójwalcowych pewne rozpoznanie orientacji profilu decyduje o wartości pomiaru. Algorytm stworzony specjalnie dla SMART CORE PRO wyrównuje skręcenia walcowanego materiału pomiędzy klatkami, dzięki czemu wyniki pozostają porównywalne niezależnie od ułożenia pasma. Oprogramowanie przypisuje poszczególne odchyłki kształtu — takie jak podstawa rowka i szczelina czy bark i szew — do konkretnych ustawień klatki walcowniczej i pojedynczych rolek. To warunek konieczny, jeśli kontrola procesu walcowania ma działać automatycznie.
Czujniki przekroju świetlnego LAP wykrywają m.in. następujące odchyłki kształtu:
- różnice w wymiarach walcowanego materiału
- nadmierne lub niedostateczne wypełnienie po jednej albo obu stronach
- wady powierzchni
- przesunięcie rolek i ich zużycie
Działaj szybko i dokładnie
Kiedy odchyłka profilu zostaje jednoznacznie rozpoznana i przypisana do właściwej kategorii, łatwiej usunąć jej źródło, a nie tylko skutek. SMART CORE PRO odróżnia odchyłki schodkowe, wypukłe i wklęsłe powstające z wad powierzchni i porządkuje je w pięciu klasach zależnych od długości. Z regulacji klatki walcowniczej znika w ten sposób element uznaniowy — operator dostaje konkretną wskazówkę, co i w którą stronę poprawić.
Zmierzone przesunięcie walca można na przykład przenieść wprost na wartość zadaną regulacji. Klatkę ustawia się wtedy szybciej i dokładniej po zmianie produktu, materiał wchodzi w założone tolerancje w krótszym czasie, a cała walcownia pracuje wydajniej.
Ulepsz swoje procesy
Wbudowana baza danych trzyma zmierzone wartości przez wiele miesięcy, więc historia produkcji nie ginie po zmianie zmiany. Do danych geometrycznych sięgniesz z dowolnego komputera w intranecie firmy lub w chmurze — bez znaczenia, na jakiej platformie pracuje. Narzędzia statystyczne pozwalają przeanalizować zapisane pomiary offline według wybranych kryteriów: pasma, partii walców czy konkretnej serii. SMART CORE PRO ma też własną bramkę komunikacyjną: przez standardowe interfejsy procesowe przekazuje wyniki systemom nadrzędnym, dzięki czemu wpina się głęboko w MES i ERP.
Jeśli zakład wymaga innego formatu wymiany danych, LAP dopasowuje interfejsy do konkretnego środowiska. System staje się wtedy źródłem obszernego materiału do usprawniania procesów — od analiz big data po optymalizację łańcucha dostaw.
